R740xd기반의 DP4400 (IPDA 4400) 모델 De-Branding

스토리지 서버의 세대 교체를 위한 DELL EMC Appliance OEM 모델인 DP4400을 구매하였다.
해당 모델은 R740xd 를 기반으로 제작 된 모델인데, BIOS 및 iDRAC등이 Data Protection Appliance에 맞게 기본 값이 설정 되어있다.
Configuration Reset을 진행 해도 Appliance에 맞게 설정이 들어가며, 펌웨어 기준이 R740xd와 약간 다르게 제한이 되어있다.
어차피 Appliance는 사용하지도 못하는 상태고, License도 없어서 의미가 없다.
따라서 해당 장비에 De-Branding 작업을 하려고 한다.

해당 모델을 구매하기 전에 이 OEM 모델을 어떻게 Stock으로 돌릴 수 있는지 약 3일간 검색하며 자료를 수집, 검토 하였다.

해당 작업은 DP4400, R740xd Based 모델에서 진행 하였으며, 정보에 따르면 R640에도 적용 된다고 하나, 해당 모델이 없는 관계로 모든 환경에서 검증은 못해보았다.

1. iDRAC을 최신 Firmware로 Update 진행
2. DELL Product Support에서 4XHVW_14G_DBE_CustBSU_3_00 다운로드
   – https://www.dell.com/support/home/en-us/drivers/driversdetails?driverid=4xhvw
   – Archive: https://drive.linuchan.moe/s/XAPXWgmd2En8ZTA
   – Checksum
   MD5: b4139da0dc85196d912e946ce9b9b1cb
   SHA1: e5ee246ec87939229af6382795c350270654804e
   SHA-256: 8541ffd7e6993de619e30363c4cd2fdb576e34b86e4aab0607cd8ddb42a1577e
3. 다운로드 된 파일은 7z exe형식인데, 이 파일에서 4XHVW_14G_DBE_CustBSU_3_00.pm 추출 진행
4. iDRAC 라이센스 Export (라이센스 소실 대비차원)
   – iDRAC 9에서 Configuration -> Licenses 에서 Export 가능
5. iDRAC내 Maintenance -> System Update에서 추출한 4XHVW_14G_DBE_CustBSU_3_00.pm 파일을 업로드 및 업데이트 진행

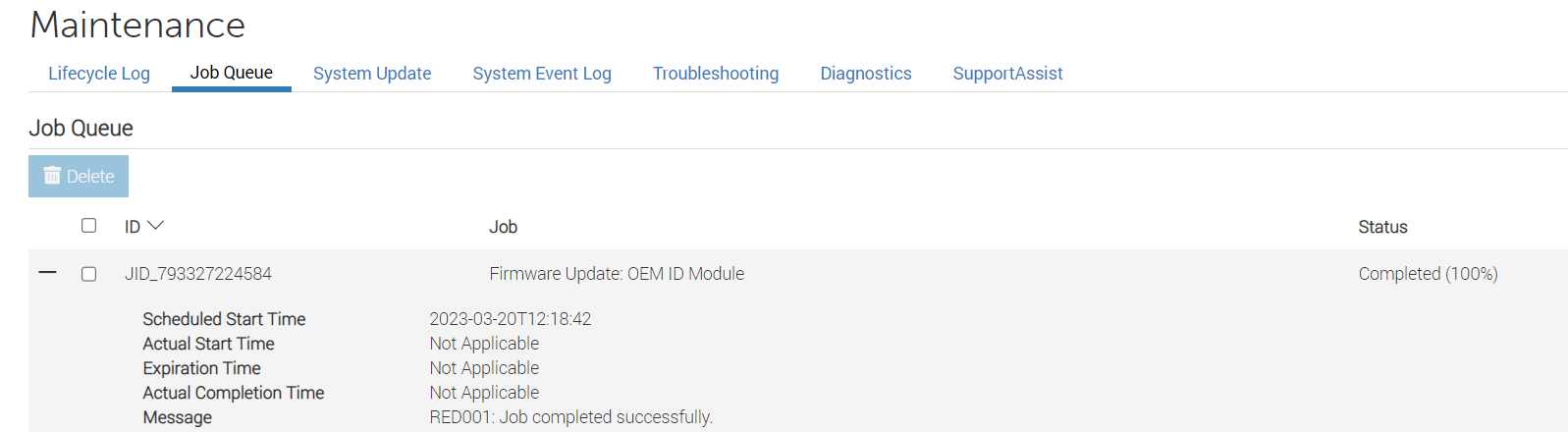

6. Job Queue에서 업로드 완료 확인 후 Cold Boot 진행
   – iDRAC에서 Power Cycle System (cold boot) 진행 또는 전원 종료 후 플러그 뽑은 상태로 15초~20초 대기 후 전원 켜기

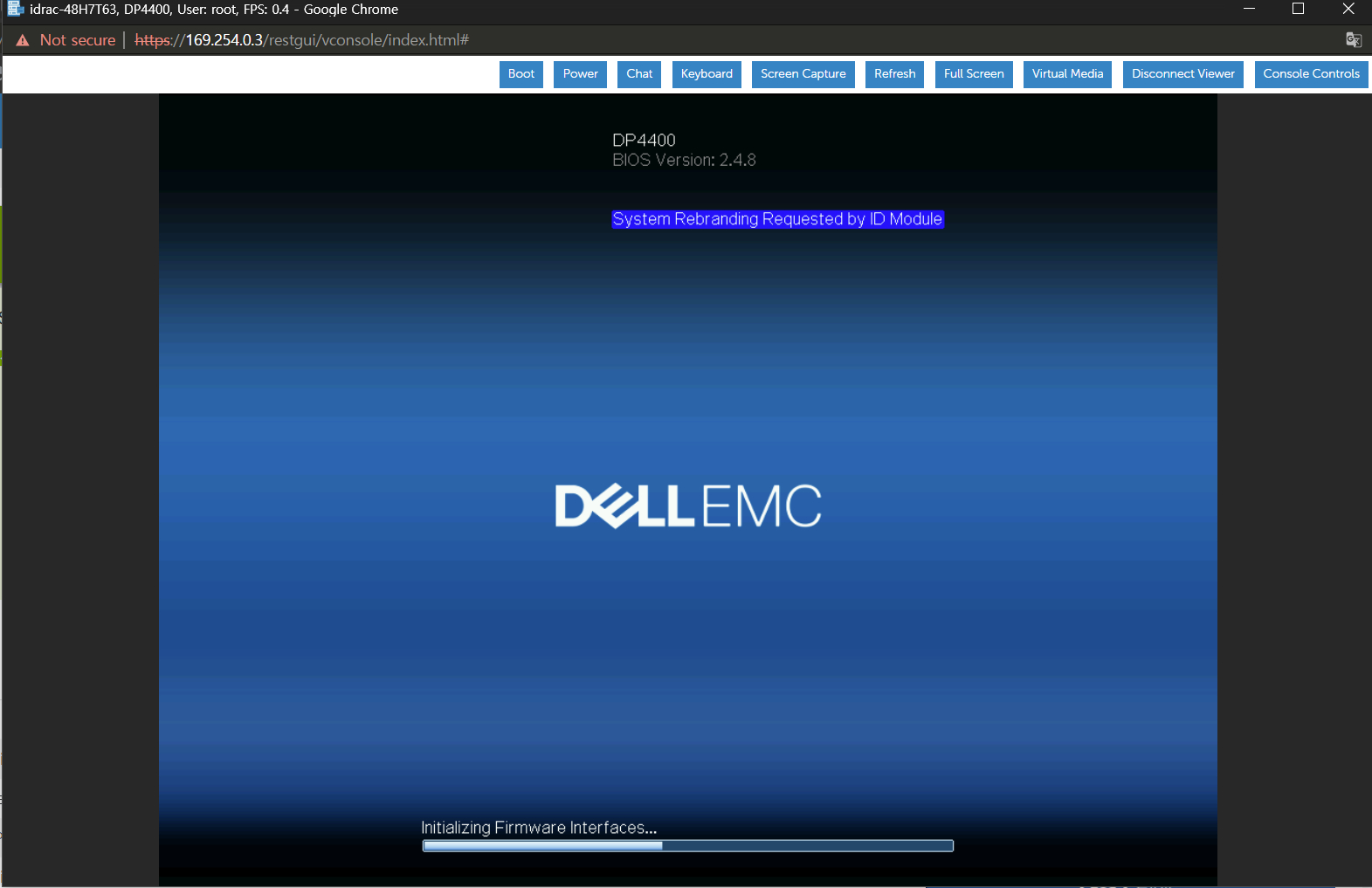

7. System Rebranding Requested by ID Module 안내가 뜨며 자동 진행
8. Rebranding 작업 완료 시 자동 재부팅 됨, 재부팅 후 모델명이 PowerEdge R740xd로 변경되어 있으면 완료
9. BIOS 및 Firmware는 Appliance에 맞게 아직 남아 있는 경우가 대부분이라 Dell Repository Manager에서 Smart Bootalble ISO 제작 후 패치 또는 iDRAC System Update 등을 통해 적용
10. 설정 값 충돌 방지 차원에서 iDRAC, BIOS 설정 값을 Default로 재설정 할 것
    – Lifecycle Controller에서 Hardware Configuration -> Repurpose or retire system 진입 후 체크 가능한 모든 항목 선택 후 진행하면 제일 깔끔하고 편하다.
    – 데이터가 있는 디스크가 있는 경우 체크 항목 주의 요망! 적절히 선택하여 진행!

DP4400이라는 OEM Branding이 마법같이 R740xd 순정으로 변신하였다.

해당 작업에 사용 된 4XHVW_14G_DBE_CustBSU_3_00 ID Module은 모든 PowerEdge에 적용되는 것은 아니며, 세대 및 모델에 따라 차이가 있을 수 있으니 적용하는 모델에 따라 자료 수집이 필요 할 수 있다.

현재 4XHVW_14G_DBE_CustBSU_3_00 로 De-Branding 적용 성공 모델은 아래와 같다.
– DP4400 (R740xd) => 위와 같이 직접 확인 완료
– R740xd OEMR => Reddit에 성공 사례 확인
– R640 OEMR => Reddit에 성공 사례 확인

참조한 글
– https://www.reddit.com/r/homelab/comments/x7nws8/redebranding_dell_oemr_14g_servers
– https://www.dell.com/community/PowerEdge-Hardware-General/Restore-Dell-branding-to-an-R640-aka-blank-quot-Model-quot-in/td-p/8343809
